🚀 Havacılık ve Uzay Motor Testlerinde Güvenilir Veri Toplama

Havacılık motorları, modern mühendisliğin en karmaşık yapılarından biridir.Bir motorun performansını güvenilir şekilde değerlendirebilmek için yüksek hızlarda binlerce fiziksel parametrenin aynı anda ölçülmesi gerekir: basınç, sıcaklık, debi, titreşim…

Bu nedenle havacılık ve uzay motor test merkezleri, yüksek doğruluklu veri toplama sistemlerine ihtiyaç duyar.
Q.series X, bu alandaki en gelişmiş çözümlerden biridir — 2000 farklı parametreyi eşzamanlı olarak kaydedip işleyebilir, 24 saat kesintisiz testlerde bile maksimum güvenilirlik sunar.

✈️ Havacılık Motor Testlerinde Gerçek Performans Ölçümü

🔹Tam Motor Testleri

Motorun genel performansı, gerçek işletme koşullarında yapılan tam motor testleriyle doğrulanır.
Bu süreçte motor, özel sensörlerle donatılarak karışık sinyalli çok kanallı veri toplama sistemine bağlanır.

🔹 Yüksek İrtifa Testleri

Uçuşun yüksek irtifalarda yarattığı basınç ve sıcaklık değişimlerini simüle eden test tesisleri, motorun dayanıklılığını ölçer.
Bu testler, özellikle Mach 2 ve üzeri hızlarda çalışan motorlar için kritik öneme sahiptir.

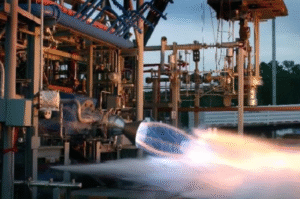

🔹 Roket Motoru Statik Ateşleme Testleri

Roket motorlarının ateşleme, basınç, sıcaklık ve yakıt akışı gibi parametreleri geliştirme ve güvenlik süreçlerinin merkezinde yer alır.
Bu testlerde Gantner Q.series X sistemleri, yüksek frekansta örnekleme kabiliyetiyle güvenilir veri sağlar.

🔹 Motor Bileşen Testleri

Türbin, kompresör, yanma odası gibi alt bileşenler ayrı ayrı test edilerek motorun genel verimliliği artırılır.

🔹 Motor Yapı ve Malzeme Testleri

Motor karterleri, gaz türbini milleri ve yeni malzemeler; gerilme ölçümleriyle düşük ve yüksek döngü yorgunluk testlerine tabi tutulur.

⚙️ Veri Toplama Sistemlerinde GANTNER Q.series X Farkı

🔸 Modüler Sistem Tasarımı

Ortak donanım platformu sayesinde geliştirme, üretim ve revizyon testlerinde aynı sistem kullanılabilir.
Farklı muhafaza seçenekleri ile her test uygulamasına özel yapı oluşturulabilir.

🔸 Yüksek Doğruluklu Termokupl Ölçümü

Uçak motorlarının performansında sıcaklık en kritik parametredir.
Q.series X, galvanik izolasyonlu devreleri ve hava geçirmez muhafazasıyla en zorlu test ortamlarında bile maksimum hassasiyet sunar.

🔸 Akıllı ve Esnek Veri Kaydediciler

Farklı frekanslarda toplanan sinyalleri optimize eder; gereksiz veri depolama yükünü ortadan kaldırır.
Sadece ihtiyacınız olan veriler kaydedilir.

🔸 Kesintisiz Veri Güvencesi

Motor testleri maliyetlidir; dolayısıyla veri kaybına yer yoktur.
Q.series X, çok seviyeli yedeklilik sistemiyle her örneği garanti altına alır.

🔸 Gelişmiş Entegrasyon

DDS, OPC UA ve Fieldbus gibi protokollerle mevcut kontrol sistemlerine hızlı ve kolay entegrasyon sağlar.

🚀 ROKET MOTORU TEST PROJELERİMİZ

Yarı-Kriyojenik Roket Motoru Titreşim Testi

Uydu fırlatma araçlarında kullanılan yarı kriyojenik roket motorunda titreşim ve basıncı 50 kHz’de ölçmek için veri toplama sistemi.

Test sırasında sıcaklık, basınç, hız ve akış gibi parametreler Q.raxx ölçüm modüllerimiz kullanılarak izlenmekte ve kaydedilmektedir. Test sırasındaki titreşim kanal başına 50 kS/s olarak kaydedilir.

Komponentler:

Yarı-Kriyojenik Roket Motoru Titreşim Testi

  • Q.raxx station T

  • Q.raxx A192 PT-BNC

  • Q.raxx A192 PT-DB9

  • GI.bench s/w

  • FlexPro s/w



Soğuk Çalışma Testinde Turbo Pompası

Uydu fırlatma aracında kullanılan turbo pompanın kalite testi.

Test ölçüm döngüsünü ve turbo pompası hızını kontrol etmeyi tamamen otomatikleştirdik.
Uygulama, 5 kHz’de girişlerin yüksek hızda örneklenmesini ve turbo pompa hızının +/- 1 RPM’de kontrol edilmesini gerektiriyordu. Otomasyon ayrıca test sırasındaki güvenlik kilitlerini de içeriyordu. Gantner Instruments, bu uygulama için özelleştirilmiş LabVIEW yazılımıyla birlikte Gantner donanımını (Q.raxx) teslim etti.
Sistem:

  • Basınç Girişleri

  • Titreşim Girişleri

  • Dijital Girişler

  • RPM Girişleri

  • Dijital Çıkışlar

  • Analog Çıkışlar

  • PID Kontrol Döngüsü

Komponentler:

  • Q.raxx station 101T

  • Q.raxx A111

  • Q.raxx A108

  • Q.raxx D101

  • Q.raxx A109

Roket Motoru Yanma Testi – Yakıt Valflerinin Test Edilmesi

Roket Motoru Yakıt Valfi Yanma Testi
Roket Motoru Yakıt Valfi Yanma Testi sırasında yanma basıncı Gantner Q.bloxx DAQ modülleri tarafından 50 Hz kazanım hızıyla ölçülmektedir.
İtici valflerin yerinde kabul testi için taşınabilir Q.brixx kontrol ve veri toplama sistemi (basınç, akış ve sıcaklık)

Roket Motoru Yakıt Valfi Yanma Testi

Test sıralaması ve bir valfin kabul testini geçip geçmediğini belirlemek için bir LabVIEW uygulaması kullanıldı.

Komponentler:

  • Q.bloxx A108

  • Q.gate IP

Roket Motoru Statik Ateşleme Test Sistemi (SFS)

Motor izleme verilerinin kaydedilmesi, test geri bildirimi ve otomasyonu için basınç, sıcaklık ve gerinime yönelik 92 kanallı Q.serisi DAQ sistemi.

Otomatik test ve performans analizi için statik sıcak ateşlemeler sırasında çeşitli motor verilerinin toplanması.

• Test sırasında basınç, sıcaklık ve gerinim girişleri operatöre canlı sinyaller sağlar ve kaydedici, verileri gelecekteki analizler için saklar

• test.con programı, olası hatalara yanıt vermek ve yangın önleme emniyet valflerini harekete geçirmek için geri bildirimi otomatikleştirir

• Operatör kontrolü için Python arayüzü ve hızlı analiz için test.viewer programı

Komponentler:

  • Q.bloxx A104

  • Q.bloxx A107

  • Q.bloxx A108

  • Q.bloxx D104

  • Q.bloxx D105

  • Q.station 101DT

  • Python arayüzü

  • test.con programı

Roket Motoru Statik Ateşleme Testleri

Projenin amacı küçük ölçekli, sağlam, test odaklı bir motor geliştirmektir ve bunu yapmak, ekibin test yoluyla performans artışına yönelik çalışması için bileşenlerin tasarımını hızla yinelemesine olanak tanır.

Sıvı Roket Motoru Projesi’nin amacı, statik ateşleme testi tasarlamak, inşa etmek ve gerçekleştirmekti. Statik ateşleme testi sırasında motor parametrelerini kaydetmek için Gantner Instruments DAQ sistemi kullanıldı.

 Komponentler:

  • Q.station

  • Q.bloxx A101

  • Q.bloxx A104

  • Q.bloxx A108

Yüksek Hızlı ve Yüksek Sıcaklık Testleri için DAQ Sistemi

Yüksek Hızlı ve Yüksek Sıcaklık Testleri için DAQ Sistemi
Gantner Instruments, Safran Aircraft Engines’in gerçekleştirdiği motor testlerinde kullanılan düşük ve orta frekanslı veri toplama sistemleri için tercih edilen tedarikçidir.
Örneğin:
Rotor gösterici testlerini açın
Motor test yatağı
Uçak gemisinde motor revizyon testi

100 kHz’e kadar örnekleme hızıyla titreşim, itme (kuvvet), sıcaklık, voltaj ve akımı ölçmek için karışık sinyalli çok kanallı DAQ sistemi; Modbus TCP/IP aracılığıyla bir denetleyici kontrol sistemiyle entegrasyon ve bir OPC UA sunucusuyla veri alışverişi dahil. Sistem, bağımsız yüksek performanslı veri işleme ve dosya depolama için Q.core’un avantajlarından yararlanır.

Komponentler:

  • Q.raxx rackmount DAQ

  • Q.staxx IP65 DAQ

  • Q.brixx portable DAQ

Motor Test Yatağı DAQ Sistemi

– Roket Motoru Test Sistemi
– Helikopter Motor Türbin Test Laboratuvarı
– Uçak Motoru İçin Turbofan Test Hücresi
Ar-Ge ve üretim hat sonu testleri için kullanılan tüm türbin motoru test yataklarının modernizasyonu.
Turbofan motorun deneysel testlerinde kullanılan karışık sinyal veri toplamaya yönelik çeşitli Q.bloxx DAQ modülleri.
Q.bloxx DAQ modülleri, tüm motor parametrelerini toplamak, motoru ve tesisi çalıştırmak ve testin çalışmasını izlemek için kullanılan Test Hücresinin Veri Toplama ve Kontrol Sistemi ile sorunsuz bir şekilde entegre olur.
Motor Test Yatağı DAQ Sistemi

Motor Malzeme ve Bileşen Testi



Motor Kanat Kopma (Blade-Off) Testi

Motor Malzeme ve Bileşen Testi

Motor kanadının kopma testi, motorun bir fan, kompresör veya türbin kanadının kırılmasına dayanabileceğinden emin olmak için yapılır. Motor maksimum itme gücünde çalışırken, patlayıcı bir cihaz kullanılarak yapılan test sırasında fan kanadı kasıtlı olarak sökülür. Ortaya çıkan bıçak kaybı, orta ila şiddetli yapısal titreşime neden olabilecek dönen bir dengesizlik kuvvetine neden olur.

TAFP Departmanı:

Taşıyıcı frekans beslemeli gerinim ölçerlerin ölçümü için Q.brixx A106 kullanılarak sondaj gerilimi ölçümü.

Motor Kanat Kopma Blade-Off Testi

TEWB Bölümü:

Diskler üzerinde aşırı hız veya patlama testleri, kuş çarpması testleri, gövde muhafaza testleri, motor aksesuarları üzerinde döngüsel testler, dönen bileşenler üzerinde sürtünme testleri ve yük testleri.

 Motor İrtifa Testi

Motor İrtifa Testi

Uçak motorlarının deneysel performans testleri. İrtifa koşulları, örneğin Mach 2,2’ye kadar yüksek hız testleri veya 21.000 metreye kadar yüksek irtifalarda motor yeniden çalıştırma testleri için basınç ve sıcaklık değiştirilerek simüle edilebilir.

K/S/T/N tipi termokuplların ölçümü için 520 kanallı sıcaklık veri toplama sistemi. DAQ sistemi, Stuttgart Teknik Üniversitesi Enstitüsündeki İrtifa Test Tesisinde (ATF) uçak motoru performansını farklı irtifalarda test etmek için kullanılacak. Havacılık ve Uzay Tahrik Sistemleri (ILA).

Komponentler:

  • Q.bloxx A104

  • Q.bloxx A105

  • Q.station 101DT

  • OPC UA interface

  • GI.bench

✨ Sonuç: Güvenilir Testler, Güvenli Uçuşlar

Havacılık ve uzay motor testleri, mükemmelliği hedefleyen mühendislik süreçleridir.
Bu testlerde en küçük hata bile kritik sonuçlar doğurabilir.
İşte bu yüzden Gantner Instruments Q.series X sistemleri, test mühendislerine maksimum güvenilirlik, doğruluk ve esneklik sunar.

emTEST olarak biz, havacılık ve uzay motor testlerinde en güvenilir veri toplama çözümlerini sunmaktan gurur duyuyoruz.
Çünkü biz biliyoruz ki; doğru veri, güvenli uçuşun anahtarıdır. 🛰️
