IP TESTLERİ VE IP KORUMA SINIFLARI

Elektrikli ve elektronik cihazların toz, su ve çevresel etkenlere karşı dayanıklılığını ölçmek için dünya genelinde kullanılan en güvenilir yöntemlerden biri IP testleridir (Ingress Protection).

IP testleri, bir ürünün yalnızca laboratuvar koşullarındaki performansını değil; gerçek kullanım ortamlarında ne kadar güvenli, dayanıklı ve uzun ömürlü olduğunu ortaya koyar. Bu nedenle otomotivden savunma sanayine, tüketici elektroniğinden enerji sektörüne kadar pek çok alanda zorunlu bir doğrulama kriteri olarak kabul edilir.

Aşağıda, IP testlerini seçerken ve değerlendirirken bilmeniz gereken tüm teknik detayları bulabilirsiniz.

1.IP Testi Nedir? (Ingress Protection Kavramı)

IP (Ingress Protection), elektrikli ve elektronik cihazların toz, katı cisimler ve su gibi dış çevresel etkenlere karşı dayanım seviyesini tanımlayan uluslararası bir koruma sınıflandırmasıdır. Bu sınıflandırma, dünya genelinde kullanılan IEC 60529 – “Degrees of Protection Provided by Enclosures” standardı ile belirlenir.

Bu standart, bir ürünün muhafazasının:

• Toz ve katı cisimlerin içeri girmesini ne kadar engellediğini,

• Suyun ve sıvıların ürüne zarar verme ihtimaline karşı ne derece dayanım sağladığını,

• Muhafaza içindeki potansiyel olarak tehlikeli elektrikli parçalara erişimin ne ölçüde kısıtlandığını

ölçülebilir bir formatta tanımlar. Bu sınıflandırma, IEC 60529 – Degrees of Protection Provided by Enclosures standardı ile belirlenmiştir ve dünya genelinde ortak bir teknik dil oluşturur.

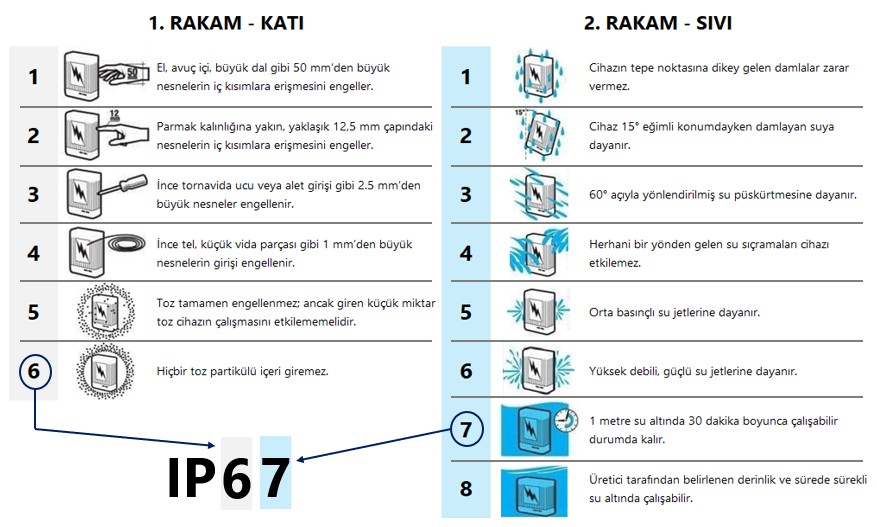

IP kodu iki rakamdan oluşur:

• İlk rakam (0–6): Toz ve katı cisim girişine karşı koruma seviyesi

• İkinci rakam (0–9K): Suya ve neme karşı koruma seviyesi

Örneğin:
IP67 → Tam toz geçirmez + 1 metre su altında 30 dakikaya dayanıklı

IEC 60529 standardı, üreticilerin ürünlerini yalnızca Avrupa ve Kuzey Amerika’da değil, küresel pazarlarda da kabul gören ortak bir dil ile tanımlamasını sağlar. Bu nedenle IP testleri; ürün güvenilirliğini doğrulamak, sertifikasyon süreçlerine hazırlanmak ve gerçek kullanım koşullarındaki dayanımı ölçmek için en kritik çevresel testlerden biridir.

2. IP Testleri Neden Yapılır? (Testlerin Amacı ve Mühendislik Değeri)

IP testleri sadece bir kalite göstergesi değil, aşağıdaki alanlar için kritik mühendislik kanıtıdır:

✔ Ürün Güvenilirliği

Cihazın dış etkilere karşı koruma seviyesi doğrulanır. Özellikle sıcak, nemli, tozlu veya yağmurlu ortamlarda çalışan cihazlar için gereklidir.

✔ Müşteri Güvenliği

Su veya toz nedeniyle kısa devre, elektrik kaçağı, ısınma veya fonksiyon kaybı gibi riskler bertaraf edilir.

✔ Uluslararası Sertifikasyon

Birçok ülke ve endüstri, ürünlere ait IP test raporu olmadan pazara girişe izin vermez.

✔ Üretim Kalite Kontrolü

Seri üretimde conta, kapak, silikon, kelepçe, muhafaza tasarımı gibi kritik bileşenlerin doğru çalışıp çalışmadığını doğrular.

✔ Saha Arızalarının Azaltılması

Gerçek kullanım koşulları simüle edildiğinden, üretici müşteri şikayetlerini ve garanti maliyetlerini ciddi oranda azaltır.

3. IP Testleri Hangi Sektörlerde Talep Edilir?

IP testleri, kullanım koşulları gereği toz ve suya maruz kalma riski bulunan elektrikli ve elektronik ürünlerin çevresel dayanımını doğrulamak amacıyla uygulanır. Aşağıda, sektör bazında test edilen ürün gruplarına örnekler sunulmaktadır.

🚗 Otomotiv

Dış ortam sensörleri, kamera sistemleri, aydınlatma modülleri ve tüm motor bölgesi bileşenleri IP seviyelerine göre sınıflandırılır.

📶 Telekomünikasyon

Baz istasyonları, anten kutuları ve outdoor modemler uzun süreli dış ortam maruziyeti nedeniyle yüksek IP gerektirir.

⚡ Enerji ve Yenilenebilir Enerji

PV inverterler, paneller, akü kutuları, bağlantı terminal box’ları dış koşullara sürekli maruz kaldığından IP66-IP67 testleri zorunludur.

🏗 Endüstriyel Otomasyon

Üretim hatlarında oluşan toz, yağ, sıvı sıçramaları sebebiyle IP55 ve üzeri ürünler tercih edilir.

✈ Savunma – Havacılık

Askeri standartlarda dayanım için IP testleri genellikle MIL-STD şartnameleriyle birlikte yapılır.

🏠 Elektronik Tüketici Ürünleri

Su geçirmez telefonlar, kulaklıklar, akıllı cihazlar pazarda doğrudan IP67/68 etiketiyle rekabet eder.

4. IP Test Kategorileri ve Testlerin Amacı

IP testleri, cihaz muhafazalarının katı cisimler, toz ve suya karşı sağladığı koruma seviyesini doğrulamak için farklı test gruplarına ayrılır. Her test grubu, ürünün belirli çevresel koşullara karşı dayanımını temsil eder.

Aşağıda IP test kategorileri ve mühendislik amaçları detaylı olarak açıklanmaktadır.

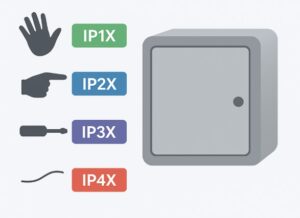

A) Katı Cisim ve Erişim Testleri (IP1X – IP4X)

Bu testler, cihaz muhafazasının insan eli, parmak veya aletlerle tehlikeli parçalara erişimi ne ölçüde engellediğini ve katı cisimlerin içeri girişine karşı koruma seviyesini belirler.

Amaç:

• Kullanıcı güvenliğini sağlamak

• Tehlikeli elektrikli parçalara erişimi engellemek

• Büyük katı cisimlerin cihaza zarar vermesini önlemek

IP seviyeleri:

• IP1X: 50 mm’den büyük katı cisimlere karşı koruma (el, avuç içi)

• IP2X: 12,5 mm’den büyük katı cisimlere karşı koruma (parmak)

• IP3X: 2,5 mm’den büyük katı cisimlere karşı koruma (alet ucu, tornavida)

• IP4X: 1 mm’den büyük katı cisimlere karşı koruma (ince tel, küçük vida)

Bu testler özellikle kontrol panoları, prizler, endüstriyel muhafazalar ve tüketici elektroniği ürünleri için kritik öneme sahiptir.

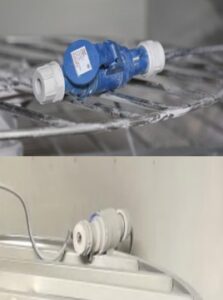

B) Toz Testleri (IP5X – IP6X)

Bu testlerde ürünler, kontrollü toz odalarında belirli süre boyunca toza maruz bırakılır.

Amaç:

• Tozun ürüne giriş seviyesini ölçmek

• Conta, kapak ve havalandırma tasarımının doğruluğunu değerlendirmek

• Fanlı ürünlerde filtre ve hava akışı tasarımını doğrulamak



IP seviyeleri:

• IP5X: Toza dayanıklı (sınırlı toz girişi olabilir ancak cihazın çalışmasını etkilemez)

• IP6X: Tamamen toz geçirmez

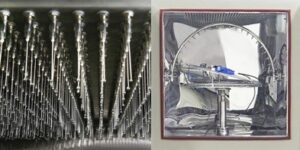

C) Su Damlama ve Sıçrama Testleri (IPX1 – IPX4)

Bu testler, düşük seviyeli su temasına karşı dayanımı ölçer ve günlük kullanım koşullarını simüle eder.

IP seviyeleri:

• IPX1: Dikey su damlaması

• IPX2: 15° eğimli konumda su damlaması

• IPX3: 60° açıyla yönlendirilmiş su püskürtmesi

• IPX4: Her yönden gelen su sıçramaları

Amaç:

• Yağmur, ter, nem ve hafif su sıçramalarının cihaz performansını etkileyip etkilemediğini değerlendirmek

D) Basınçlı Su Jet Testleri (IPX5 – IPX6 – IPX6K)

Bu testler, yüksek debili ve basınçlı suya maruz kalma senaryolarını kapsar.

Amaç:

• Araç yıkama

• Temizlik makineleri

• Dış mekân yıkama ve bakım işlemleri

gibi koşullarda ürünün su girişine karşı dayanımını doğrulamak.

IP seviyeleri:

• IPX5: Orta basınçlı su jetleri

• IPX6: Yüksek basınçlı su jetleri

• IPX6K: Çok yüksek basınç (özellikle otomotiv uygulamaları)

Bu testlerde su debisi, basınç, nozul tipi, mesafe ve süre standartlara göre hassas şekilde kontrol edilir.

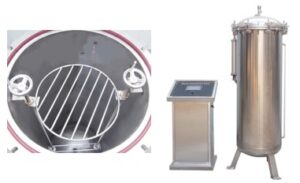

E) Suya Daldırma Testleri (IPX7 – IPX8)

Bu testler, cihazın su altında kalması durumunda dayanım seviyesini belirler.

Amaç:

• Ürünün suya düşmesi

• Belirli derinliklerde çalışması

gibi senaryolarda sızdırmazlığını doğrulamak.

IP seviyeleri:

• IPX7: 1 metre su altında 30 dakika

• IPX8: Üretici tarafından tanımlanan derinlik ve süre (genellikle 3 m – 30 m)

Akıllı telefonlar, akıllı saatler, güvenlik kameraları ve saha sensörlerinde yaygın olarak uygulanır.

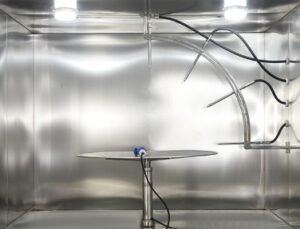

F) Yüksek Basınçlı Sıcak Su Testi (IPX9K) – Otomotiv Uygulamaları

Bu test, ISO 20653 standardına göre uygulanır ve yüksek sıcaklıklı, çok yüksek basınçlı su jetlerini kapsar.

Amaç:

• Araç altı ve motor bölgesi gibi ekstrem koşulları simüle etmek

• Ticari araç ve endüstriyel makine ekipmanlarının zorlu çevresel şartlara dayanımını test etmek

5. IP Test Standartları ve Test Prosedürleri

Ana Standart:

• IEC 60529 – IP sınıflandırmasının temel standardı

Sektörel / Ek Standartlar:

• ISO 20653 (Otomotiv için IP testleri)

• EN 60529 (Avrupa normu)

• MIL-STD 810 (Askeri çevresel testler – IP testlerine paralel dayanım koşulları)

• ASTM test yöntemleri (su ve çevresel dayanım)

Testlerde kontrol edilen parametreler:

• Su debisi ve basıncı

• Nozul tipleri

• Uygulama süresi

• Test mesafesi

• Kabin atmosfer koşulları

• Toz tipi, partikül büyüklüğü ve yoğunluğu

• Test sonrası fonksiyonel kontrol ve sızdırmazlık ölçümleri

6. IP Test Raporunun İçeriği (Profesyonel Raporlama)

Bir IP testi sonunda hazırlanan mühendislik raporunda aşağıdakiler yer alır:

• Uygulanan standart maddeleri

• Test protokolü

• Test süresi, debi, toz yoğunluğu

• Görsel kayıtlar

• Test sonrası fonksiyon testleri

• Hata/kusur analizi

• Kabul/ret kriterleri

• Mühendis değerlendirmesi

Bu rapor, CE, TSE, E-Mark gibi sertifikasyon süreçlerinde de kullanılır.

Sonuç: IP Testleri Ürün Güvenilirliğinde Kritik Bir Rol Alır

IP testleri, yalnızca “toz ve suya dayanıklılık” değil;
ürün güvenliği, dayanıklılığı, kalite güvencesi, saha performansı ve marka güvenilirliği için kritik bir gerekliliktir.

Doğru test kabini ve doğru mühendislik yaklaşımı ile ürünler çok daha uzun ömürlü ve güvenli şekilde pazara sunulur.
